电阻压阻复合精密变送器

◆ 使用用途

＊  FPG-550电阻压阻复合变送器的设计用途是对测量范围在1×10^-2 …1.5×10⁵Pa之间的气体进行压力与真空测量。

＊  该变送器不能用于测量可在一定气氛中发生反应的可燃性或可爆性气体。

＊  该变送器须同正华公司的控制显示仪器或其他控制显示仪器一起使用。

◆ 性能原理

＊  FPG-550复合变送规由电阻（皮拉尼）热传导真空规与扩散硅压阻真空规组合在一起的复合真空规；一般情况下，电阻（皮拉尼）真空规从1.0×10⁴Pa至大气压，测量值容易漂移，不稳定，压阻真空规在此测量范围内准确度高並且很稳定，但压阻真空规又不能测量高于1.0×10³ Pa的真空，因此将二者组合，实现了较宽量程、高准确度的真空测量，两种传感器始终处于工种壮态。

 ＊  在压力小于1.0×10³ Pa时，由电阻热传导传感器的迅号作为真空测量输出，在压力高于1.0×10³ Pa时，由扩散硅MES压阻传感器的迅号作为真空测量输出。

◆ 技术参数

＊  测量原理        1.0×10³ ~ 1.5×10⁵ Pa    扩散硅(MES)压阻传感器

                           1.0×10^-1 ~ 1×10³Pa      电阻(皮拉尼)热传导传感器

＊  准确度（氮气） 9.5.×10⁴~ 1.1×10⁵ Pa    读数的±2.5%

                              1×10⁴ ~ 9.5×10⁴Pa      读数的±5%

                              1×10^-1 ~1.0×10⁴Pa     读数的±25%

                              1×10^-2 ~ 1×10^-1Pa       可测

＊  重复性              1×10^-1 ~5×10³Pa        读数的5%

＊  电压范围      1、1.0~ +10.23 VDC

                         2、1.2~ +8.68VDC

◆ 电源

＊  变送器输入电压                   +15~ +30 VDC

＊  纹波                                    ≤5％Vpp

＊  电流                                   ＜300mA(最大启动电流)

＊  电力消耗                             ≤5 W

＊  电缆长度                             ≤100 米 (线径不小于8×0.34 平方毫米)

＊  真空系统连接到公用信号    通过1 0KΩ电阻连接（电压差小于<45V)

＊  电源地与信号地分别进行

＊  暴露在真空中的材料           钨、钼、不绣钢、氟橡胶

＊  传感丝                               钨丝

＊  容许压力                            0.2 Mpa（绝压），仅限于惰性气体

＊  容许温度                            真空测量时  +5～+45℃

                                               真空连接件  80℃

                                               传感丝  120℃

                                               存储  -5+60℃

＊  相对湿度                            温度小于等于+31℃时候时，相对湿度小于80%；

                                               温度在+40 ℃时，相对湿度降低至50%

＊  使用                                   仅限于室内使用

＊  安装方向                            竖直安装

＊   危险                                  该变送器只能连接到符合接地超低电压要求的电源、

                                               仪表或控制仪器上。

                                               变送器的电源连接须安有保险丝。

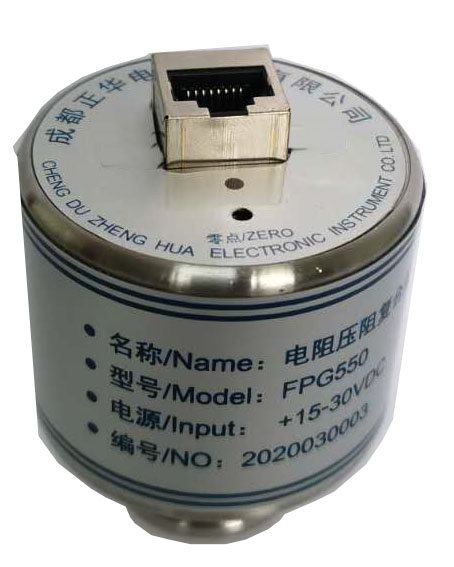

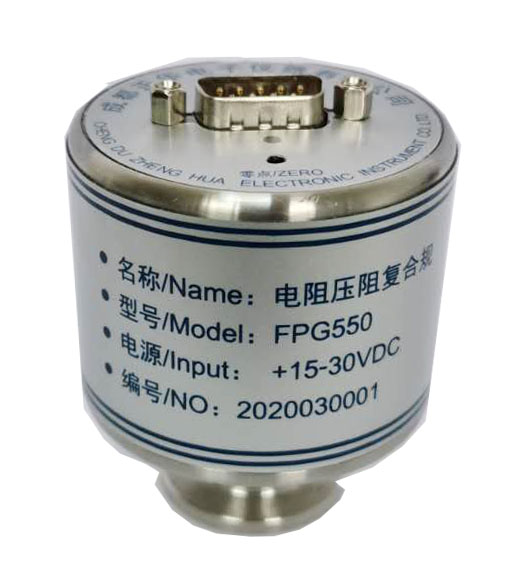

FPG-550/KF16九针	FPG-550/KF16网线
