ZJ-1C型100T精密电容薄膜真空规

产品规格:ZJ-1C-12型100T
◆使用用途*ZJ-1C-12型100T精密电容薄膜真空规的设计用途是对真空范围在:0.01~100Torr之间的气体进行真空测量。*采用陶瓷电容传感器,采用电子控制器与传感器一体化模块设计,具有高可靠性,高稳定性,主广泛应用于各个工业领域的粗、低真空检测。*该变送规不能用于测量可在一定气氛中发生反应的可燃性或可爆性气体...
400-888-7817

◆ 使用用

 * ZJ-1C-12型100T精密电容薄膜真空规的设计用途是对真空范围在:0.01~ 100Torr之间的气体进行真空测量。

* 采用陶瓷电容传感器,采用电子控制器与传感器一体化模块设计,具有高可靠性,高稳定性,主广泛应用于各个工

业领域的粗、低真空检测。

*  该变送规不能用于测量可在一定气氛中发生反应的可燃性或可爆性气体。

*  该变送规必须同正华公司的控制显示仪器或其他控制显示仪器一起使用。


◆ 性能特点

* 坚固的陶瓷电容敏感膜片

* 卓越的抗腐蚀,抗磨损性能

*  高精度、高稳定性

* 不受气体种类影响

* 响应快速、无迟滞

* 宽的工作温度范围


 ◆ 技术资料

* 真空传感器类型 :      陶瓷电容敏感膜片

* 测量范围:                 0.01~ 100Torr

* 准确度:                    小于±0.5%(满量程)

* I/O接口插头方式:       三排15针

                                      或两排15针

*规管接口                      常规:DN 16 ISO

                                       不常规:M20×1.5、VCR1/2、VCR1/4等接口

*最小阻抗:                  10 kΩ

*反应时间:                  50ms

*重量:                         0.45kg


◆ 电源及其它相关说明

*  变送器输入电压                 +15~ +30 VDC

*  纹波                                  ≤5%Vpp

*  电流                                 <300mA(最大启动电流)

*  电力消耗                           ≤1W

*  电缆长度                           ≤100 米 (线径不小于0.75平方毫米)

*  暴露在真空中的材料          不绣钢、陶瓷

*  容许压力                           Mpa(绝压),满量程的10倍,仅限于惰性气体

*  容许温度                           真空测量时  +5~+45℃

                                              真空连接件  80℃

                                              存储  -5+60℃

*  相对湿度                           温度小于等于+31℃时候时,相对湿度小于80%;

                                              温度在+40 ℃时,相对湿度降低至50%

*  使用                                  仅限于室内使用

*  安装方向                           竖直安装

*   危险                                 该变送器只能连接到符合接地超低电压要求的电源、

                                              仪表或控制仪器上。

                                              变送器的电源连接须安有保险丝。

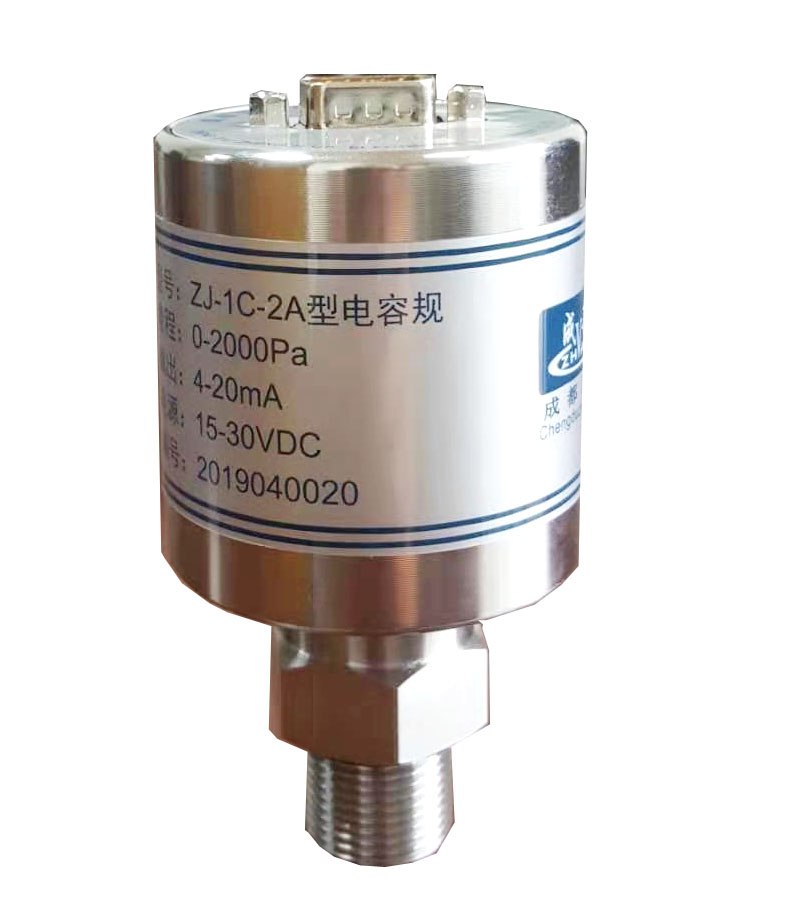

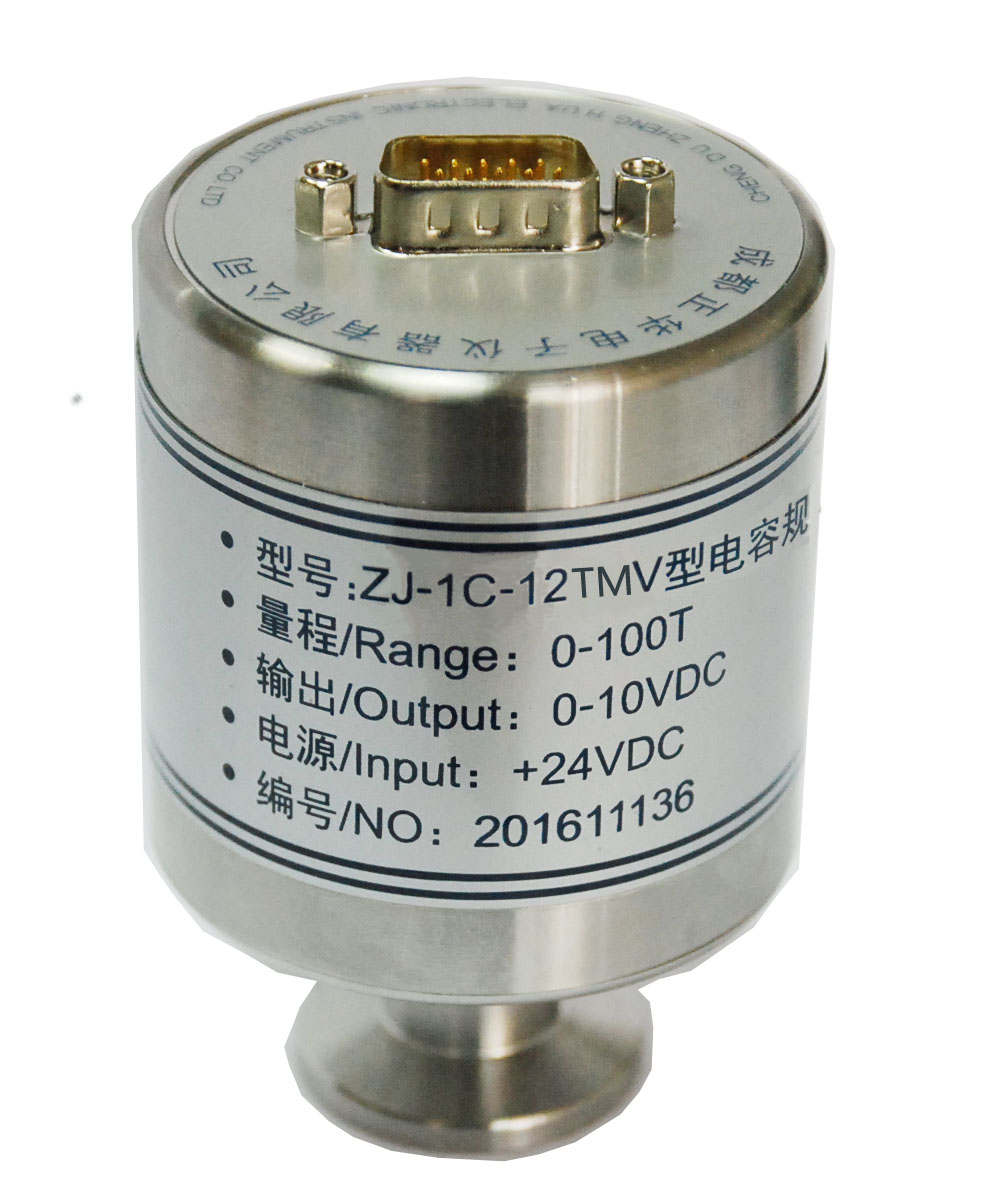

                  ZJ-IC-12TMV-KF16                   ZJ-IC-12A/M20×1.5
