单路电容薄膜真空计

产品规格:ZDM-I系列
400-888-7817
  •  概述:

  •     基于一些特定的粗、低真空设备内被测气氛复杂,一般均非单一气体(如空气或氮气等)成份﹙如含有占比较多的氢气、碳氢化合物、惰性气体等特殊气体﹚,但常用的相对真空计如热导式热偶计、电阻计(皮拉尼真空计)由于测量值与气体成份有关,因此此类真空计均不能满足这种复杂气氛测量与控制的需要,亦即应选用测量值与气体成份无关的真空计。

  •   该电容薄膜真空计采用电容陶瓷薄膜式变送器(属****压力传感器),其测量值与气体成份无关。
      电容薄膜式绝压(真空)变送器为力敏型传感器,其受力形变的膜片目前采用两种:一种是金属合金膜片;另一种是陶瓷膜片。由于陶瓷膜片具有高的稳定性,极小的零点漂移,超强的抗腐蚀性,较高的抗过压冲击等特性而广泛采用。

  •   我公司经过数年精心研制,采用国际著名公司的陶瓷薄膜式力敏传感器(sensor),并匹配专用精密驱动电子学电路及信号调理电路,推出了外形精致、高性能的系列电容陶瓷薄膜式变送器。

  •   为适应真空设备自动化技术,并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗、低真空测量与控制。

  •

  •  ◆ 技术参数:

  • * 量程:对20kpa规为:20kpa~20pa
        对10kpa规为:10kpa~10pa
        对5kpa规为:5kpa~5pa

           对2kpa规为:2kpa~2pa
        对1kpa规为:1kpa~1pa

  • * 电容规型号:ZJ-1C-XX
    * 测量路数: 1路

  • * 测量精度: ±0.5% 满度(FS)
    * 控制路数:2路可扩展至4或8路
    * 控制范围: 相应测量范围内
    * 控制方式:继电器触点输出,负载能力 AC220V/3A (或DC28V/3A)无感负载
    * 电源: 90-260V/50Hz或220V ± 10% 50Hz
    * 功耗: 15W
    * 重量: 4Kg/3Kg/0.5Kg (视机箱尺寸而定)
    * 机箱尺寸:240×88×280 或 480×88×280 或 96×96×120(宽×高×深)

  •

  •    性能特点:
    * LED绿屏数字显示。
    * 测量精度高

  • * 强耐腐蚀性

  • * 测量值不受气体成份影响

  • * 高耐过压冲击
    * 快速的反应速度
    * 光电隔离,数字滤波,增强抗干扰能力。
    * PVC 彩色面板,外型美观大方。
    * 点控或区域继电控制输出,同时设定点具有掉电保护记忆功能。


      ◆ 选配扩展功能及选件:
    * 选配功能:0~5/10V /10mV, 0/4~10/20mA 等真空度摸拟量输出
    * 选配功能: RS232 、RS485等单向或双向接口输出
    * 规管接口选件: DN16/25/35CF ;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口

    * 线长选件:3米/5米/10米/15米/20米/25米/30米......**长至100 米

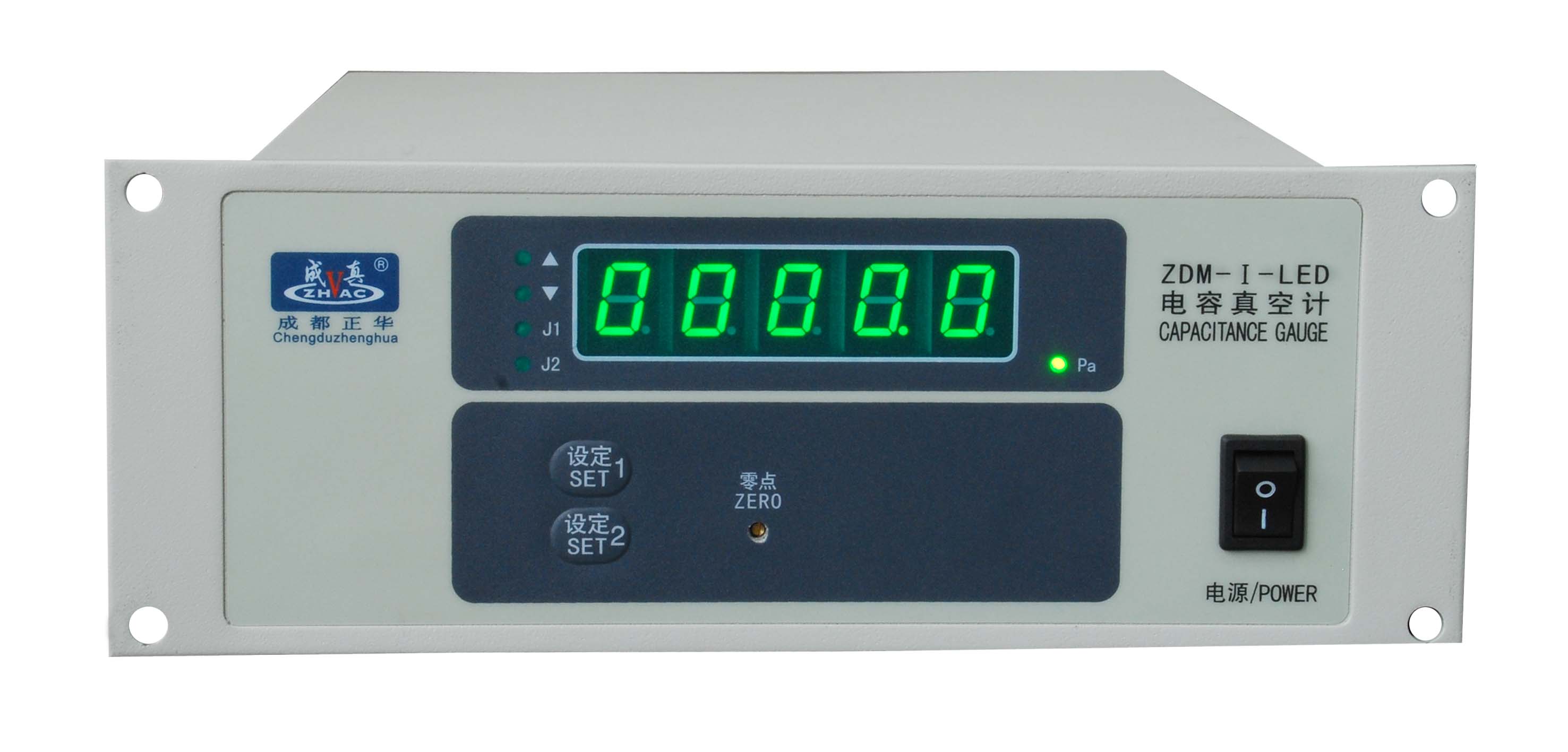

ZDM-I-LED(240×88) 拷贝.jpg

                                       (96×96)外形图

                                                        (240 ×88)外形图
