ZJ-10型电离规

产品规格:ZJ-10
400-888-7817

ZJ-10B型中真空热阴极电离规

    该型规管是典型的三极管盒式结构,采用贵金属氧化物阴极,具有抗氧化,耐瞬时大气冲击的特点,性能稳定,寿命长,适用于中、高真空的测量。

主要技术参数

1、测量范围:65~3×10-4Pa
2、X射线极限:3×10-4Pa
3、规管灵敏度:0.015±15%Pa-1
4、工作参数:
      灯丝电压1.3V
      灯丝电流2.5A
      灯丝对地电位50V
      栅极对地电位165V
      栅极电流(发射电流)0.05/0.5mA
      收集极对地电位0V
5、电子轰击(E.B)除气:
      栅极电压300V
      除气电流20mA
6、真空连接形式及烘烤温度:
      Φ15.5±0.5玻璃                   80℃
      Φ15.5±0.1金属                   80℃
      KF10/16快卸法兰                  80℃
      KF25快卸法兰                       80℃
      KF40快卸法兰                       80℃
      CF16超高法兰                       450℃
      CF25超高法兰                       450℃
      CF35超高法兰                       450℃

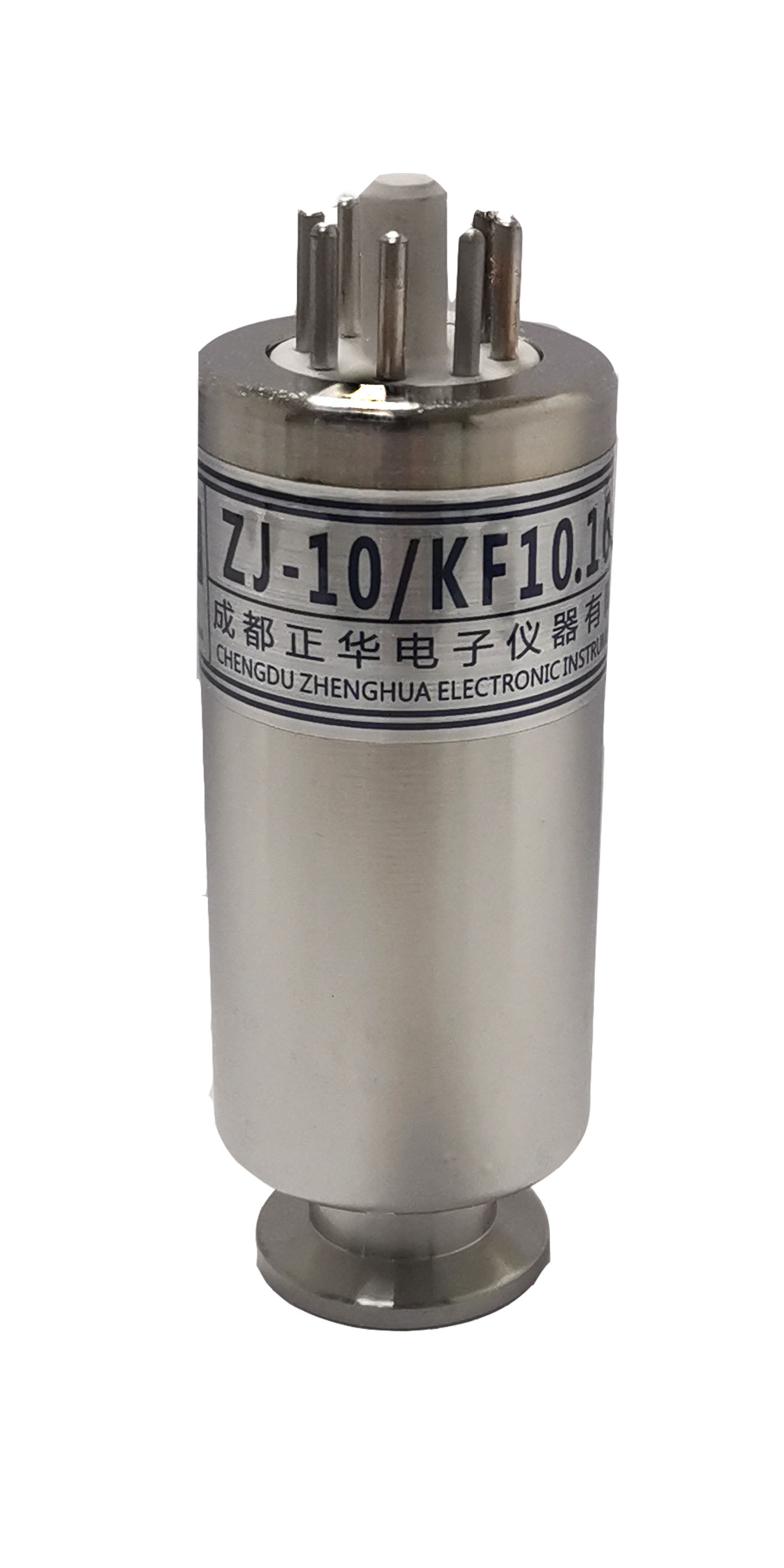

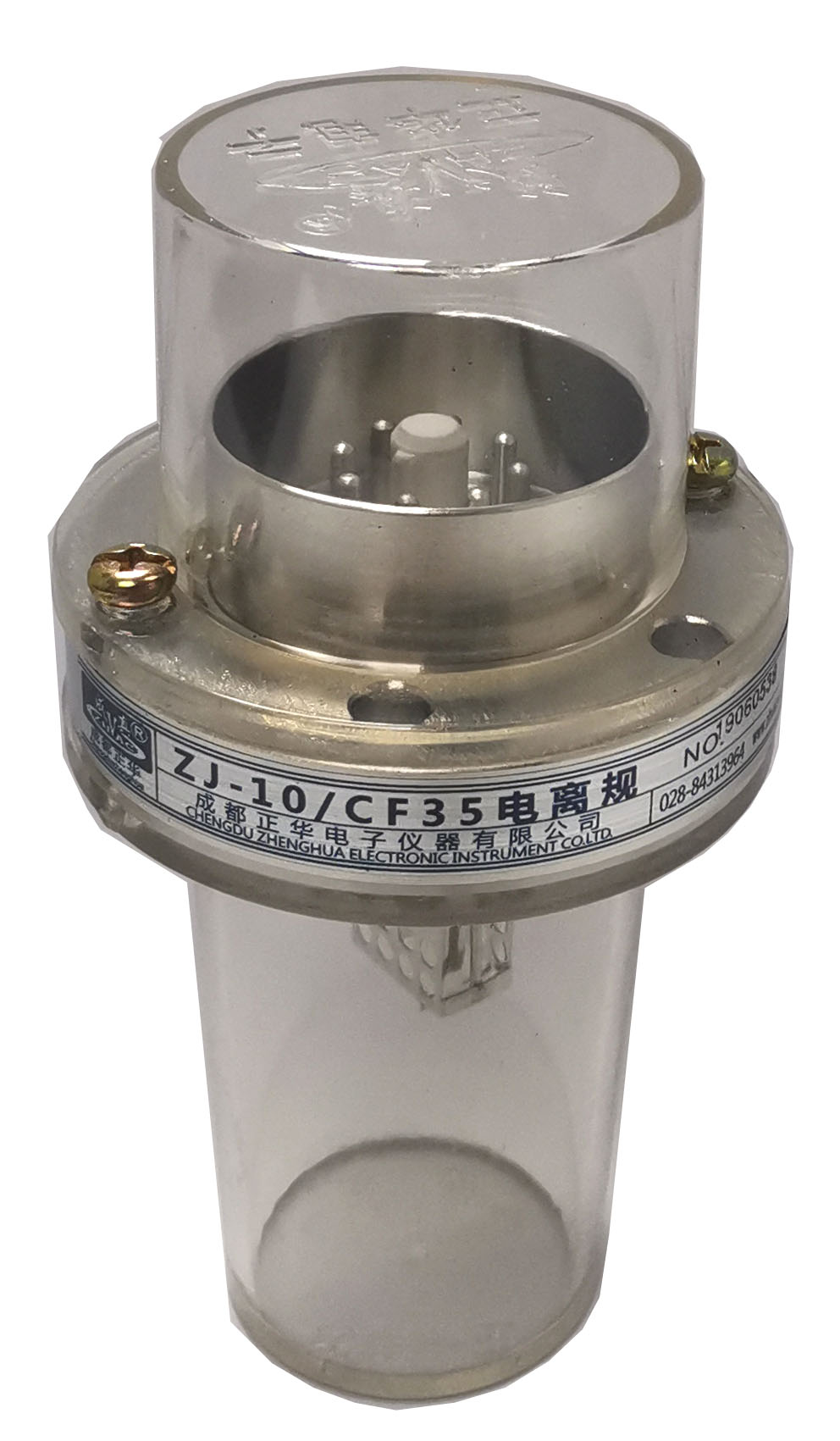

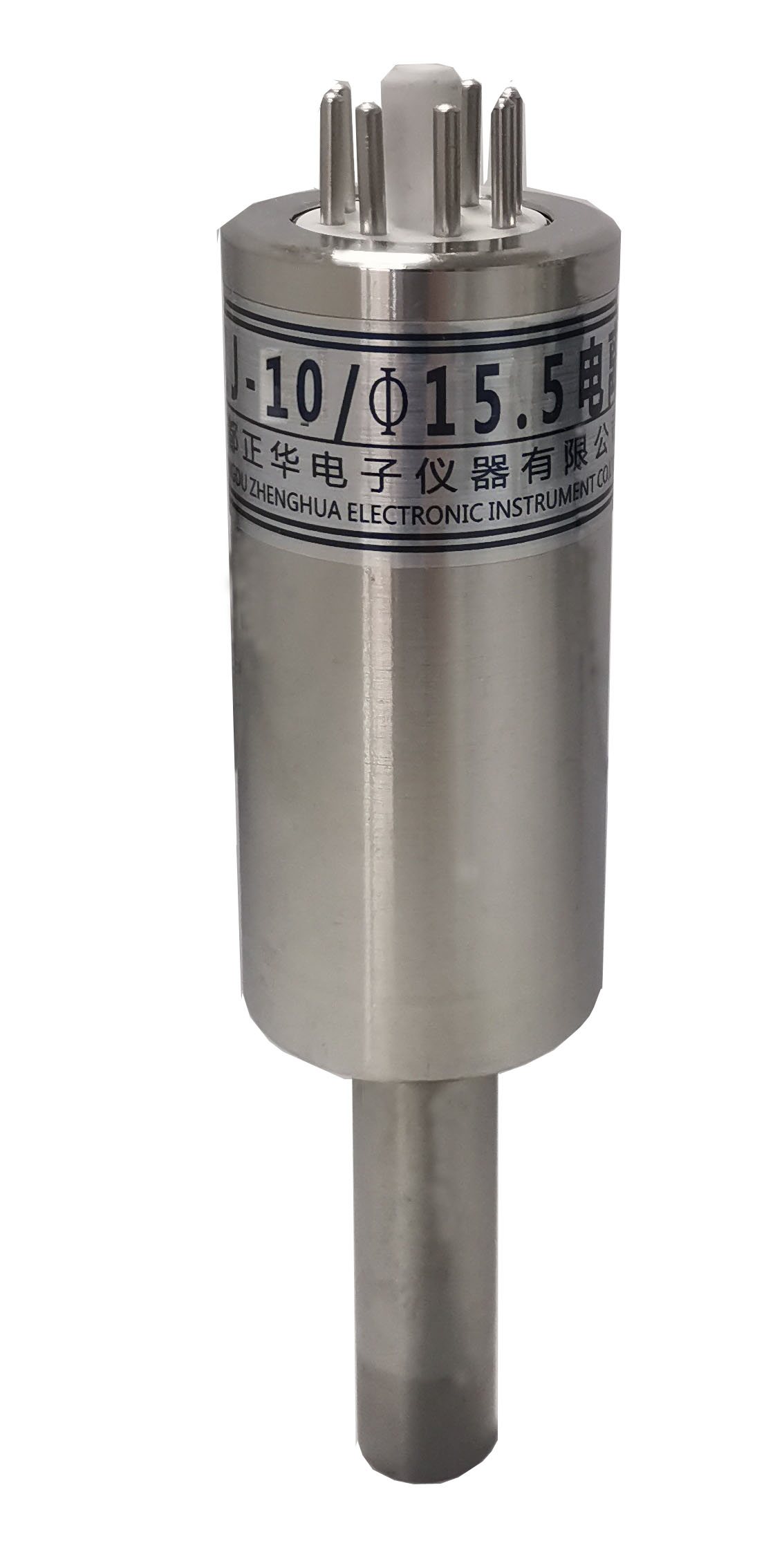

                 ZJ-10 15.5金属                              ZJ-10 CF35                                ZJ-10 KF16

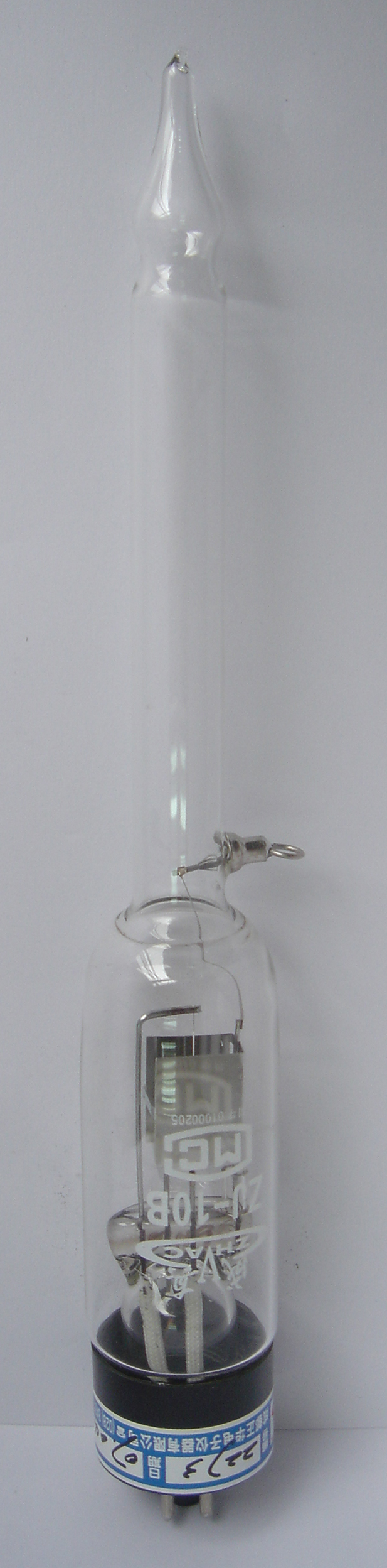

             ZJ-10玻璃
