ZJ-14型冷规

ZJ-14型反磁控式超高真空冷阴极电离规

      该型规管是典型的反磁控管式结构，由于没有热灯丝，不怕暴露大气。采用超高真空可拆卸密封电极结构，清洗维修简便，密封性能可靠。具有辅助激发装置，启动迅速测量稳定。精密对称的正交电磁场配置，保证规管具有较高的测量精度和较好的重复性。特别适用于高真空、超高真空的测量。

主要技术参数

1、测量范围：1×10^-1~1×10^-7Pa
2、工作电压：3/3.3KV
3、****工作电流：0.7mA
4、阴阳极材料：无磁不锈钢
5、绝缘子材料：95陶瓷
6、芯柱压封材料：纯银或氟橡胶密封圈
7、真空连接形式及烘烤温度：
      CF35超高法兰                 450℃
      KF40快卸法兰                 120℃
      KF25快卸法兰                 120℃
      KF16快卸法兰                 120℃
      Φ15.5±0.1金属             120℃

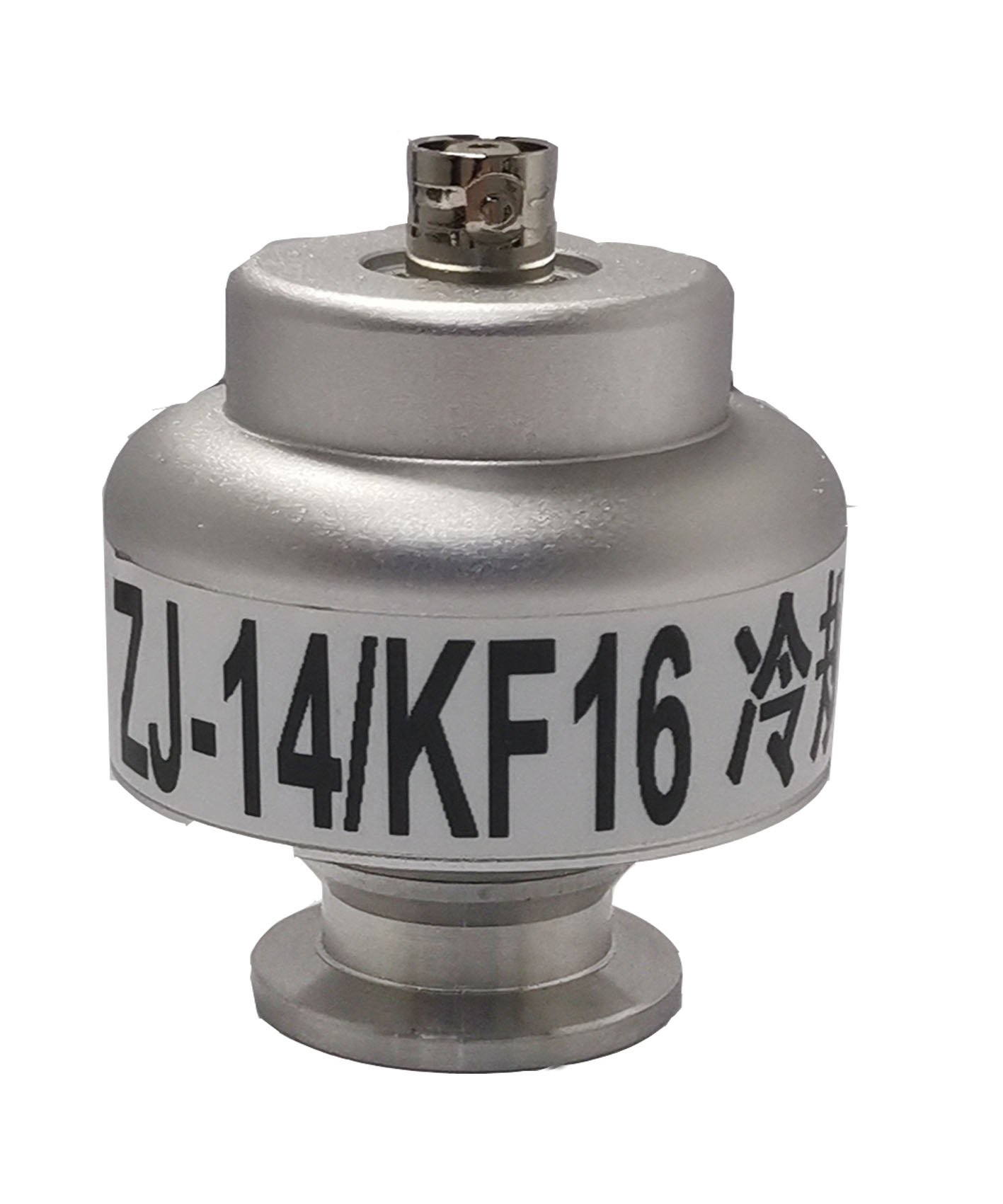

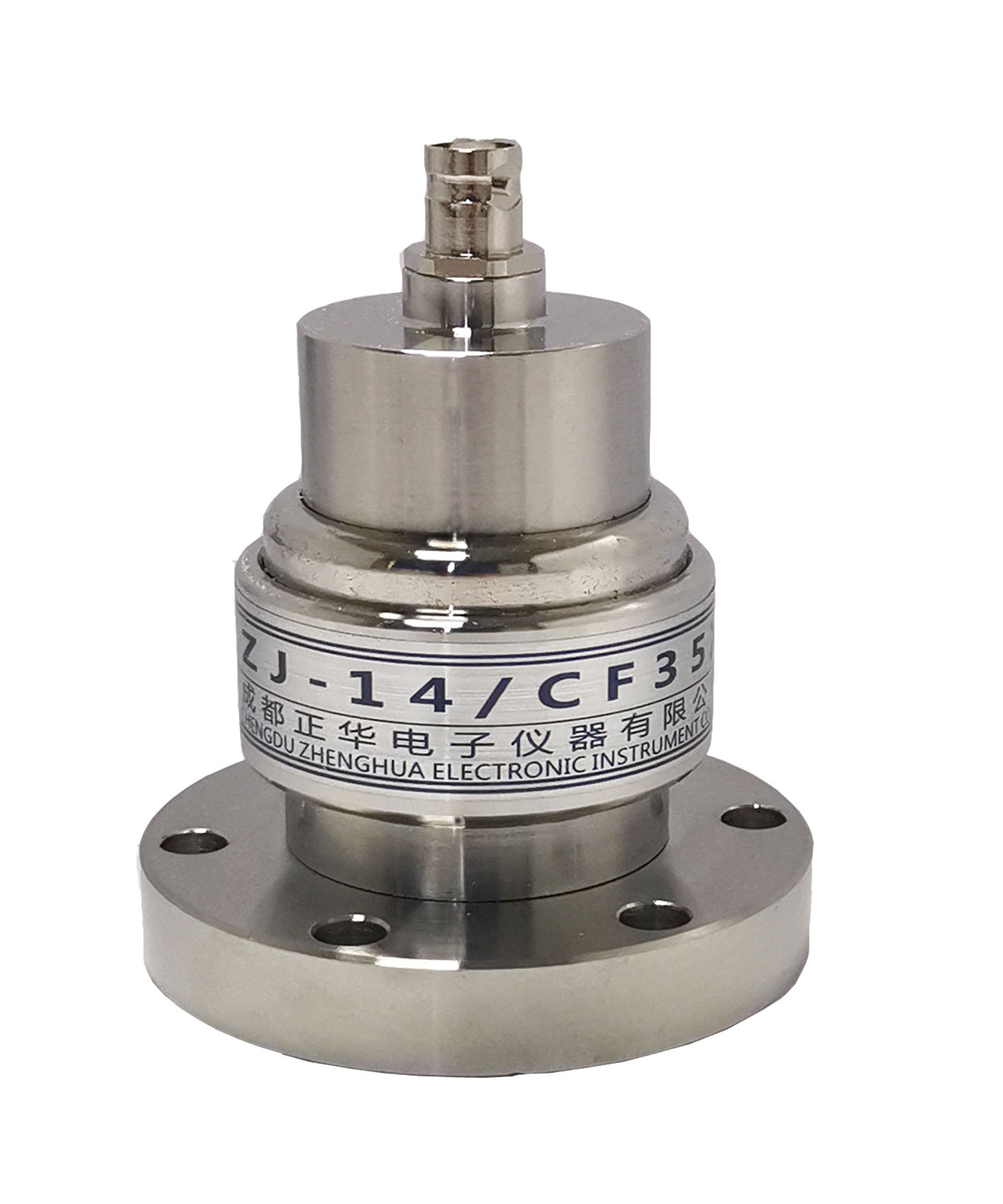

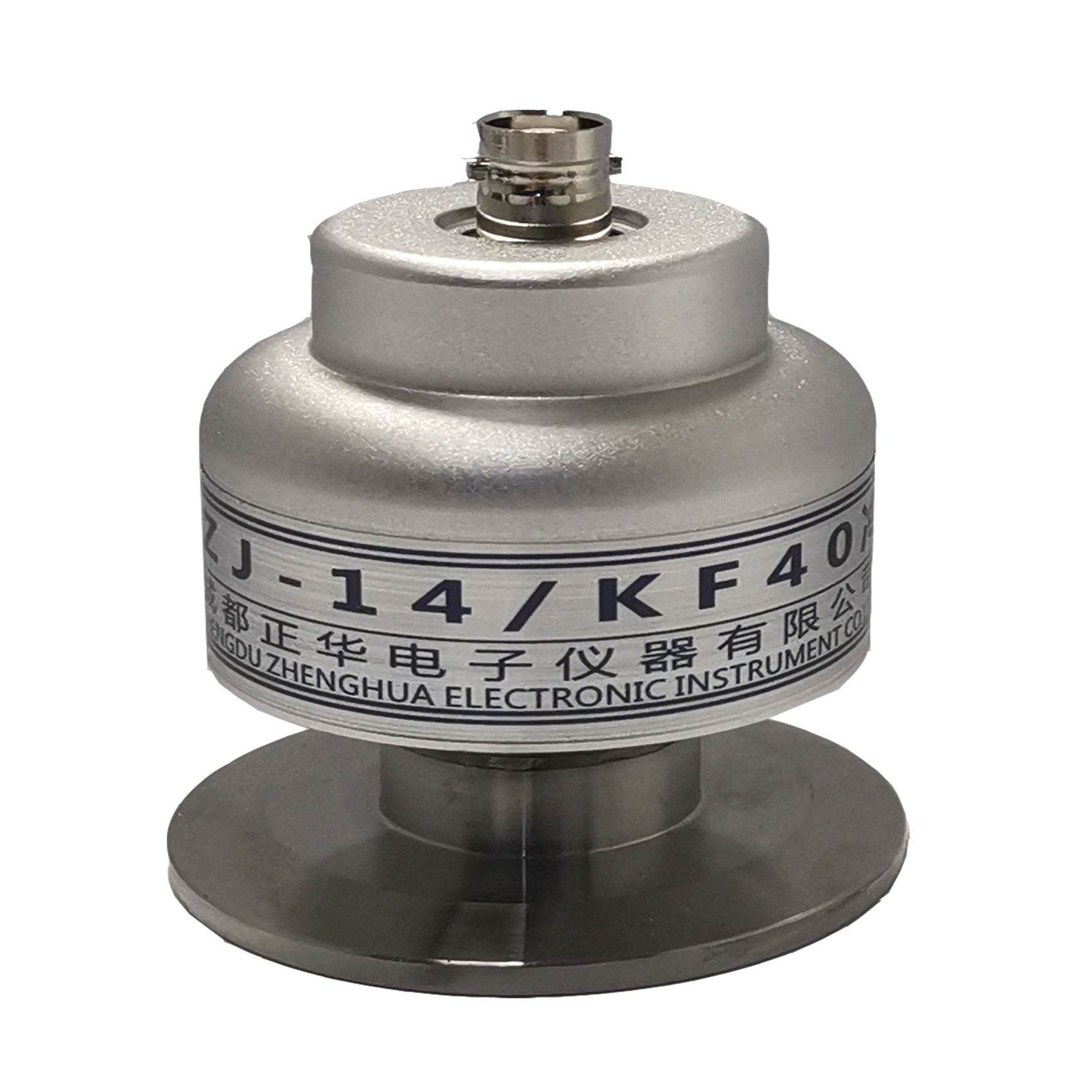

           ZJ-14 CF35                                         ZJ-14 KF40                                          ZJ-14-KF16
