ZJ-27型电离规

产品规格:ZJ-27
400-888-7817

ZJ-27型宽量程热阴极电离规

    该型规管是典型的三极管式结构,采用贵金属氧化物阴极,具有抗氧化,耐瞬时大气冲击的特点,性能稳定,寿命长,适用于中、高真空的测量。

主要技术参数

1、测量范围:4~1×10-5Pa
2、X射线极限:<1×10-6Pa
3、规管灵敏度:0.15±15% Pa-1
4、工作参数:
      灯丝电压1.3V
      灯丝电流2.5A
      灯丝对地电位25V
      栅极对地电位200V
      栅极电流(发射电流)0.1/1mA
      收集极对地电位0V
5、焦耳(I2R)除气:
      栅极电压11V
      栅极电流3A
6、真空连接形式及烘烤温度:
      Φ15.5±0.5玻璃                80℃
      Φ15.5±0.1金属                80℃
      KF10快卸法兰                    80℃
      KF25快卸法兰                    80℃
      KF40快卸法兰                    80℃
      CF16超高法兰                   450℃
      CF25超高法兰                   450℃
      CF35超高法兰                   450℃

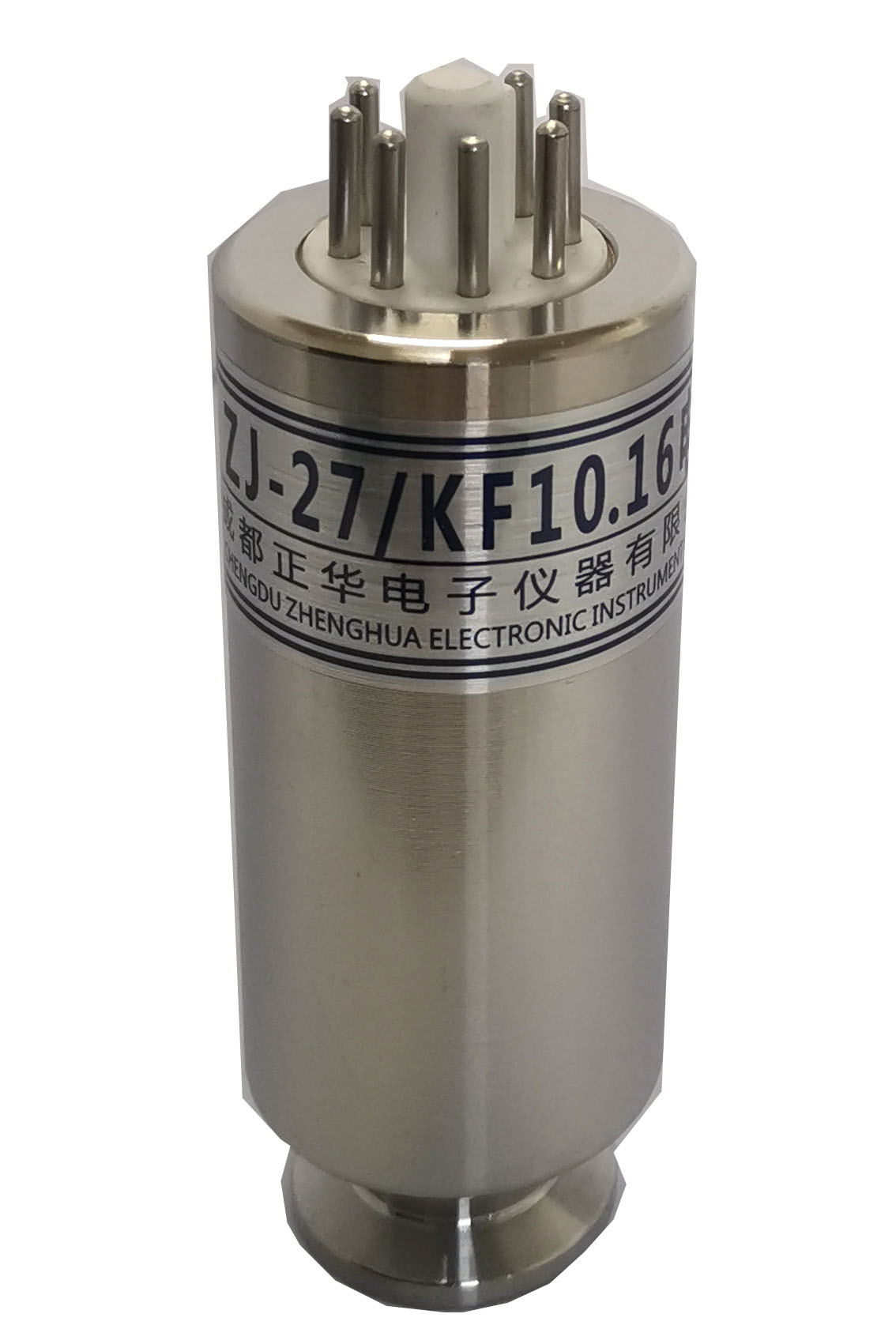

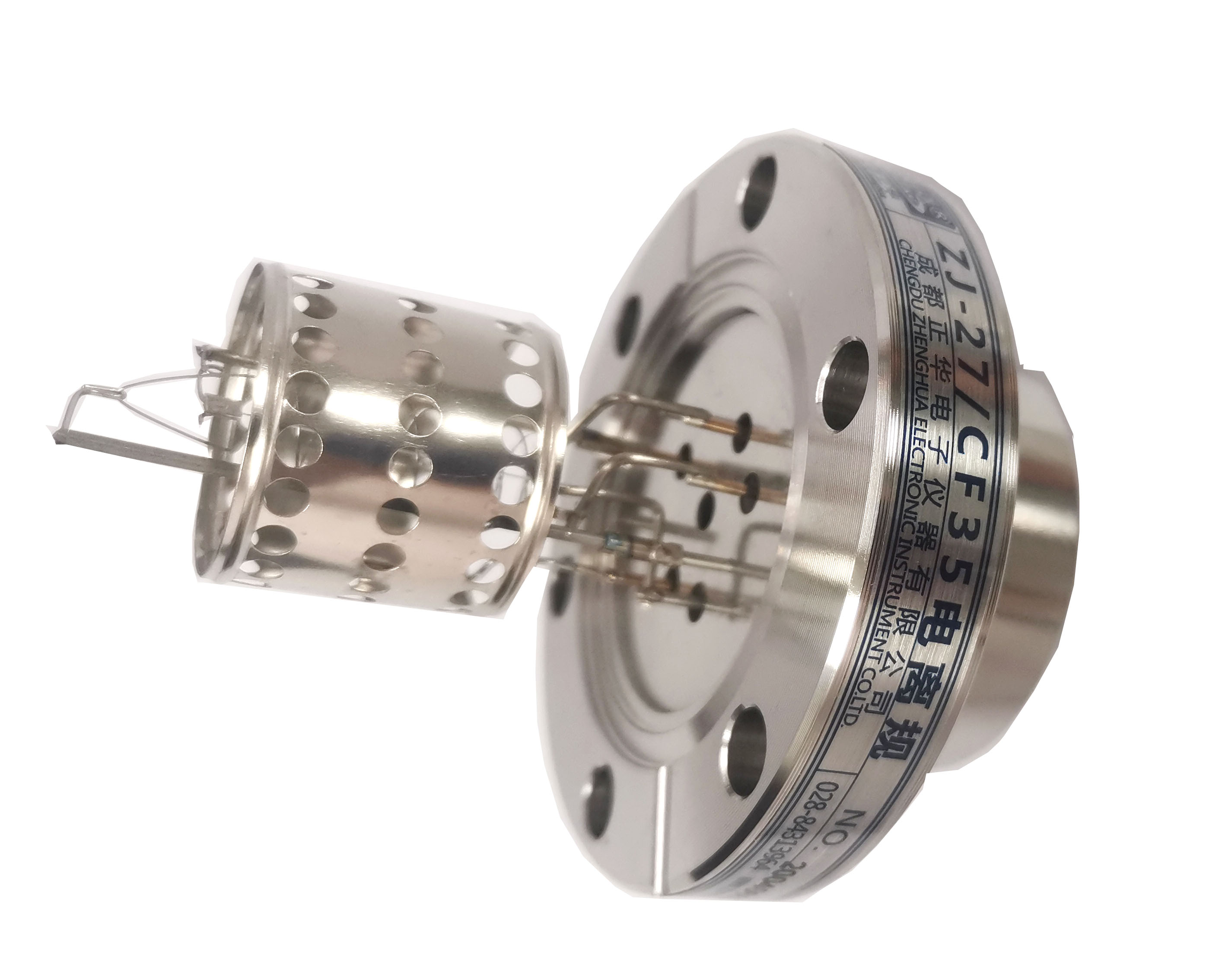

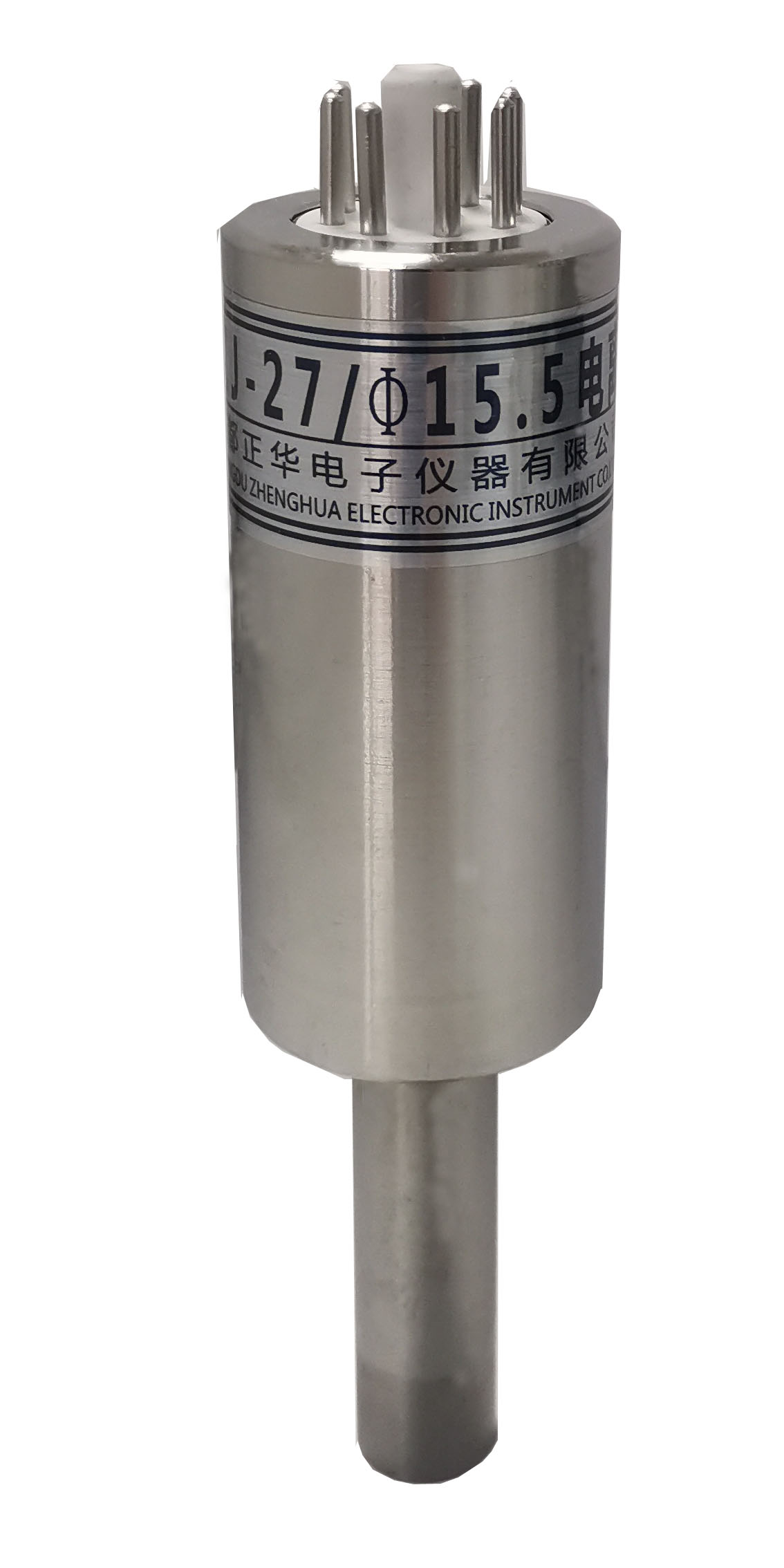

                 ZJ-27 15.5金属                                   ZJ-27 KF16                                      ZJ-27  CF35

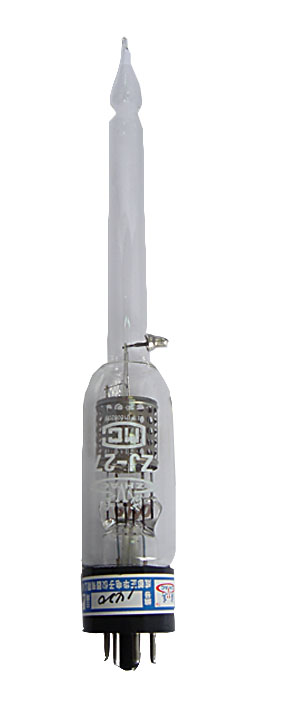

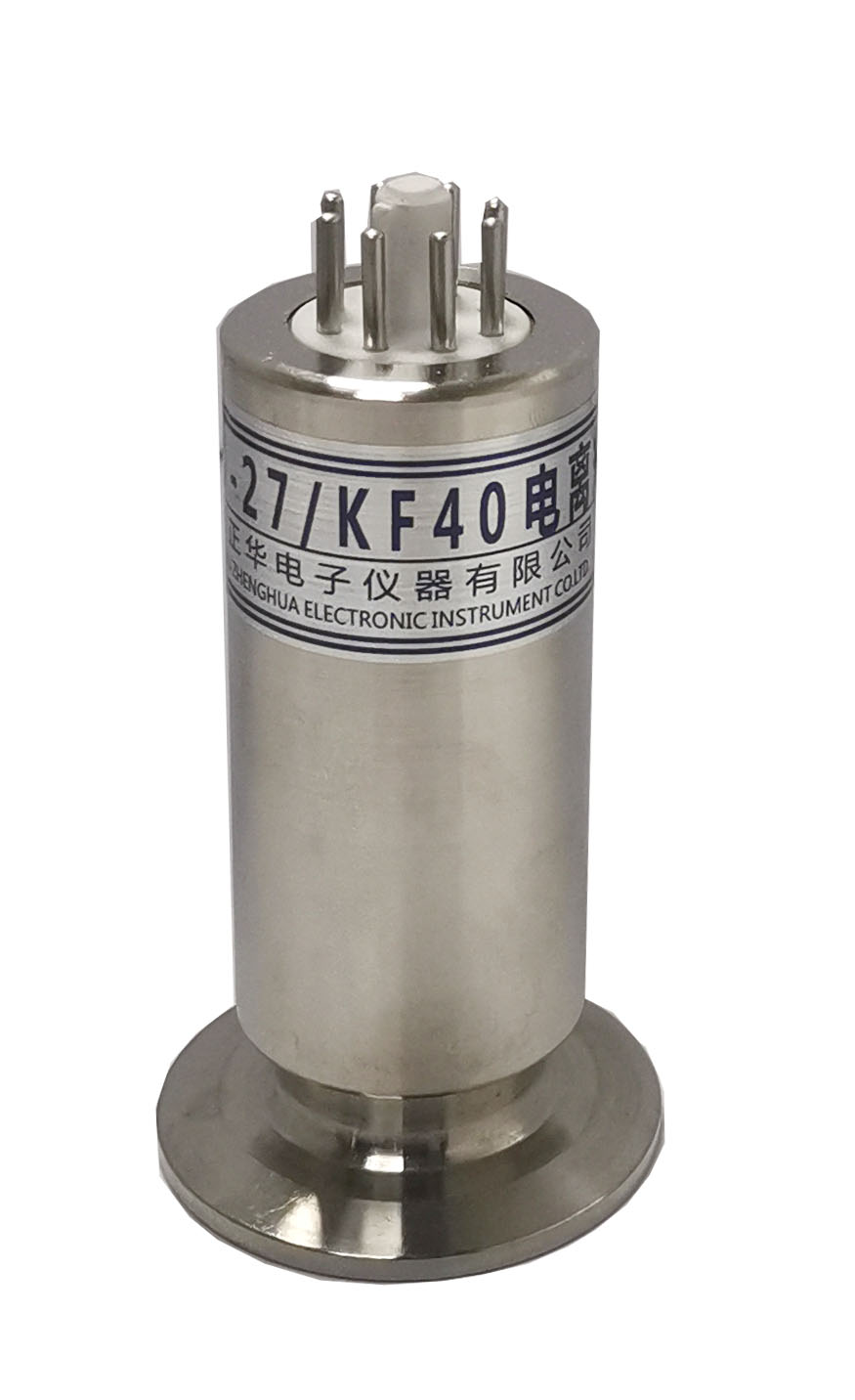

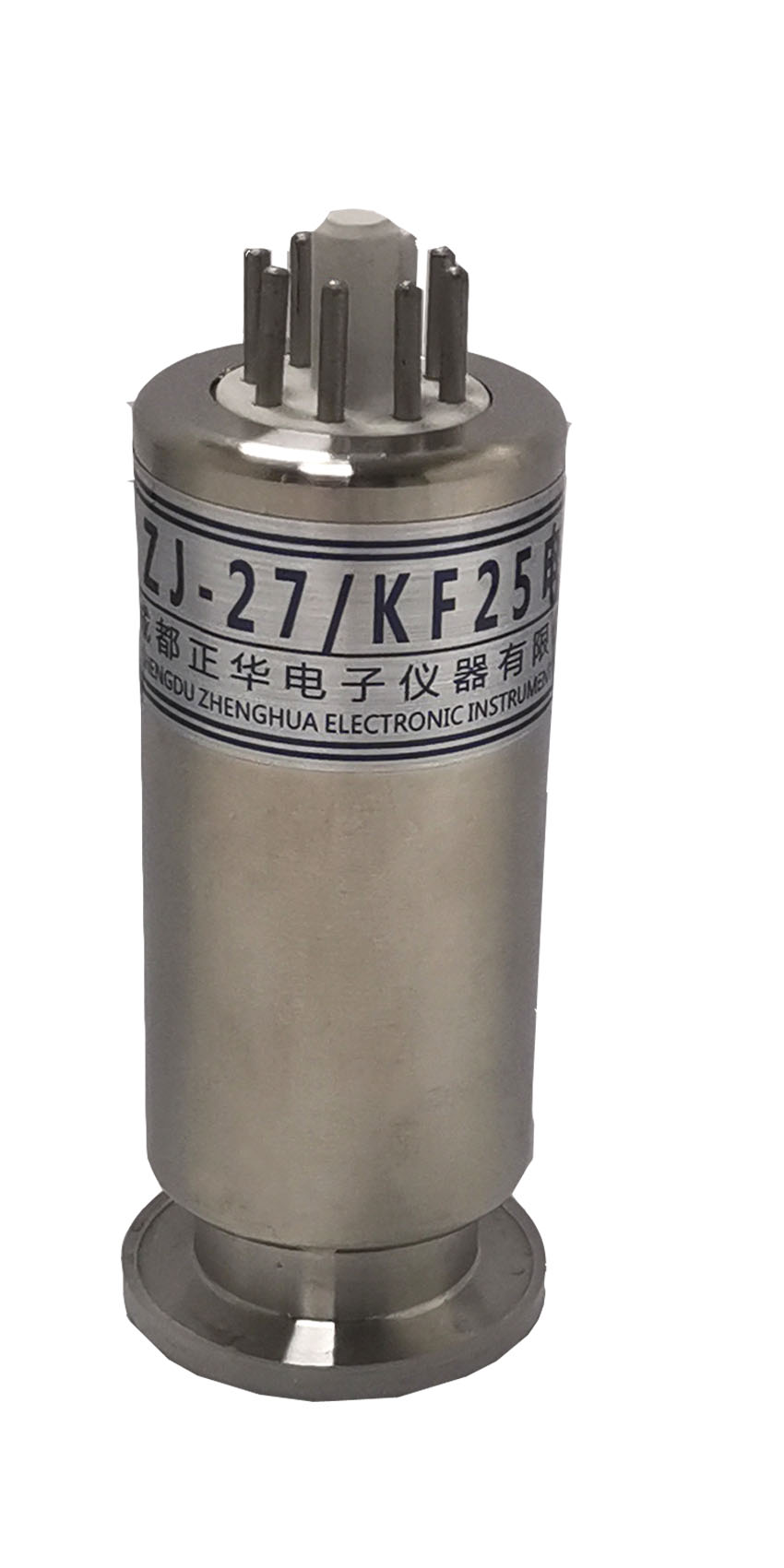

             ZJ-27 KF25                                           ZJ-27 KF40                                       ZJ-27-玻
